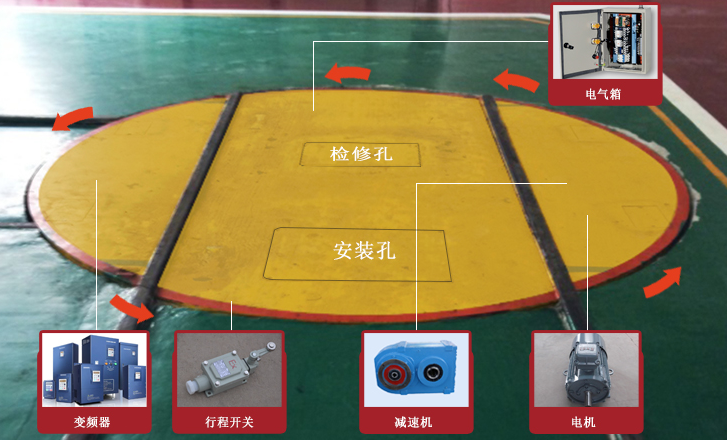

添加日期：2020-01-09 16:26:21BZPS系列手動轉盤的整體結構主要是由軌道、平臺、行走裝置（車輪）、回轉支承以及地軌組成。
1 軌道
軌道為臺面上與地面對接軌道相連的承載軌道，根據載重量及實際需求采用標準軌或代用軌；軌距與地面軌距相同。
2 平臺
轉盤平臺一般為鋼制，選用優質鋼材焊接組成。平臺的直徑、高度、結構等根據制造標準要求及用戶需要特別設計，軌道裝在平臺上，通過行走裝置在地軌上實現正反向旋轉。為方便吊裝，在平臺兩側設置了起吊孔。
3 行走裝置
轉盤的行走裝置即輪組，一般為鋼制單櫞輪，車輪組與平臺形成一體，可實現360°全方位旋轉（可現場定位旋轉角度）。輪組應保證轉動靈活，設有潤滑注油孔，應按規程定期保養。
4 回轉支承及地軌
回轉支承保證整個轉盤走位準確及穩定；地軌是輪組的行走軌道。安裝時應保證回轉支承及地軌的基礎預埋鐵在同一平面。
