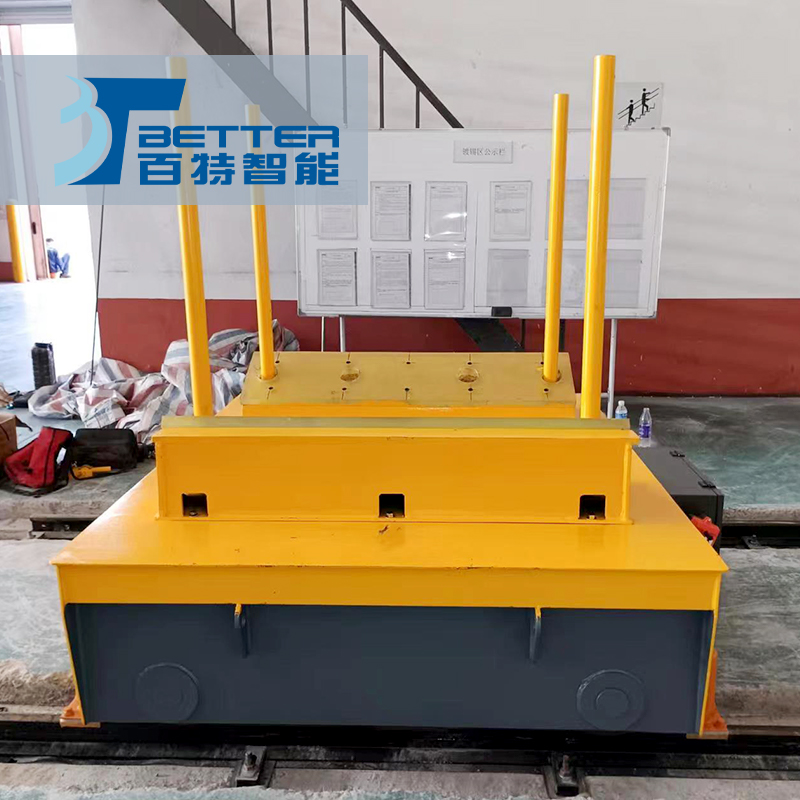

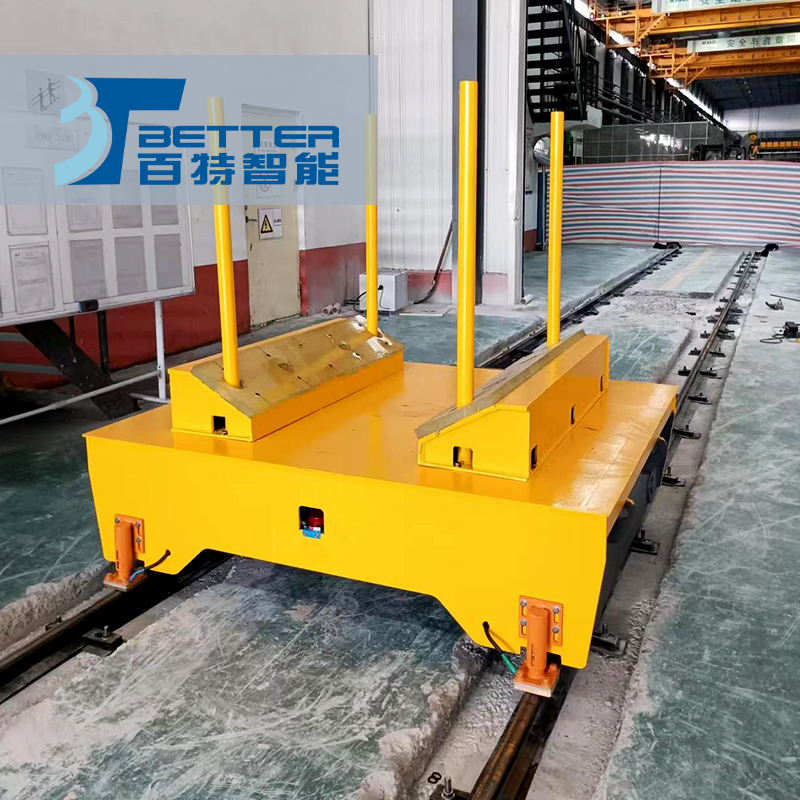

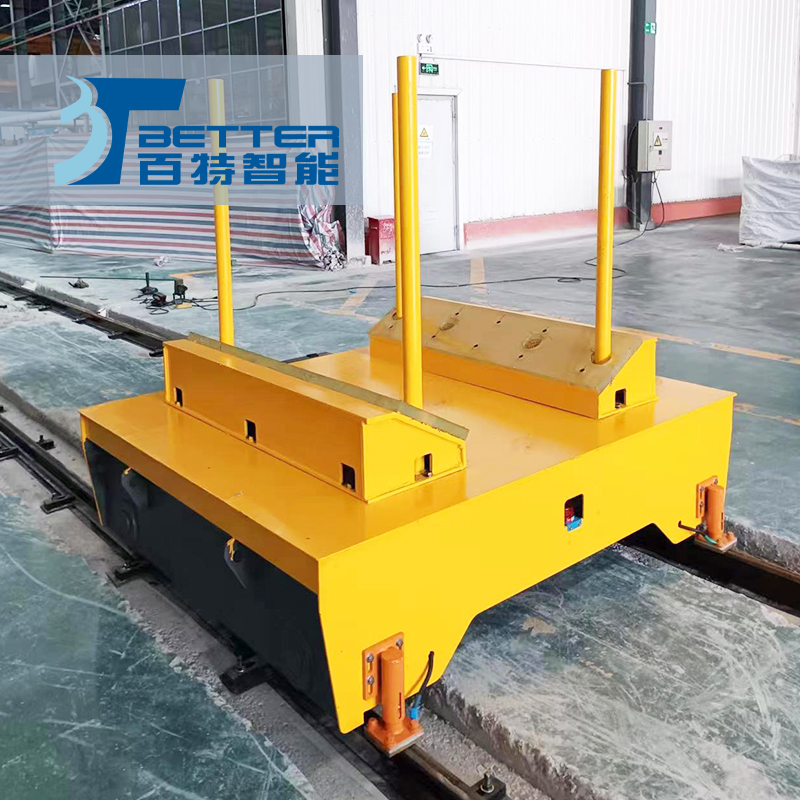

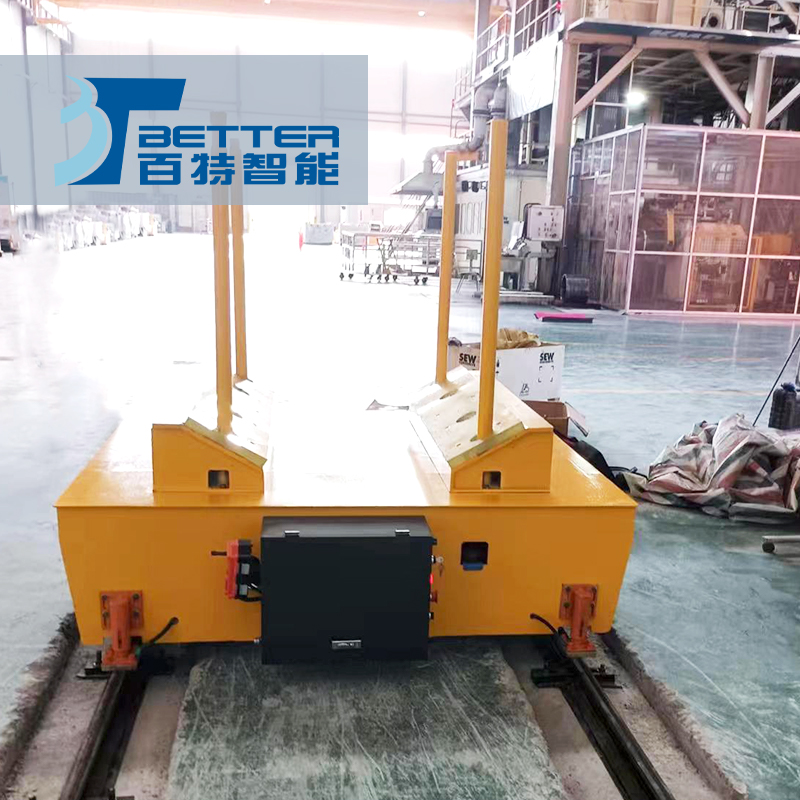

10t銅卷轉運軌道車

產品介紹：

BXC：平板道軌車是一種以蓄電池作為電力來源的軌道平車，擺脫線纜的束縛，可采用遙控操作，使用時更加方便、適用于較長距離的軌道運輸系統。

應用范圍：重工、輕工、機械、石油、冶金、礦山、化工、船舶等范圍

物料：鋼卷、鋁卷、鍍鋅卷、變壓器、電纜盤、鑄造件、電機、集裝箱、車廂、容器罐、壓力容器等

性能特點

工作原理

BXC系列蓄電池供電平車，是由蓄電池提供電源的軌道平車，蓄電池安裝在平車內部，電源通過電氣控制系統，給直流牽引電機提供電力；使平車啟動，停止，前進，后退，調速等。

技術參數

BXC 蓄電池供電電動平車主要技術參數
型號	BXC	BXC-6	BXC-10	BXC-16	BXC-25	BXC-40	BXC-63	BXC-100	BXC-160
額定載重量（t）		6	10	16	25	40	63	100	160
臺面尺寸(mm)	長 L	3600	3600	4000	4500	5000	5600	6300	8000
	寬 B	2000	2000	2200	2200	2500	2500	2800	2800
	高 H	550	550	600	650	700	850	900	1150
運行速度（m/min）		30	30	30	30	25	25	20	20
輪距A（mm）		2000	2000	2200	2500	2800	3200	3600	4500
軌內側距C（mm）		1435	1435	1435	1435	1435	1435	1650	2000
車輪直徑 (mm)		400	400	400	500	500	600	700	700
底部間隙（mm）		50	50	50	60	60	60	60	70
轉彎半徑		30		35	50	55	60	80	100
電機型號/功率（KW）		XQ-2.2		XQ-3		XQ-5	XQ-6.3		XQ-6.3
電機型號/功率（KW）		2.2		3		5	6.3		2X6.3
電源供電方式	蓄電池型號	D210			D330				D440
電源供電方式	容量/電壓	210Ah/48V			330Ah/48V				440Ah/48V
推薦鋼軌型號		P24		P24	P38	P43		QU80	QU100
車輪數量		4		4		4		4	8
輪壓（t）		2.2	3.3	5	7.5	11.5	18	27.5	22.8
參考重量（t）		4.26	4.6	4.95	6.9	9.1	12.08	15.9	26.6
說明：1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。
2）可選無線遙控裝置
3）可選變頻器調速電控,雙速控制
4) 路軌車來回走設定系統
5）路軌車遇人2米自動停車、報警
